Eixos de acionamento do trator

Oeixos de acionamento do tratorsão componentes importantes do sistema de transmissão de energia em máquinas agrícolas. A principal função é transferir com eficiência a energia do motor para as rodas ou as máquinas agrícolas que o acompanham, servindo como montagem principal que garante a eficiência operacional e a segurança do trator.

Composição estrutural

Tubo do eixo de transmissão: Feito de liga de alumínio de alta resistência, é o componente principal para transmissão de energia e pode suportar o torque e a tensão de flexão.

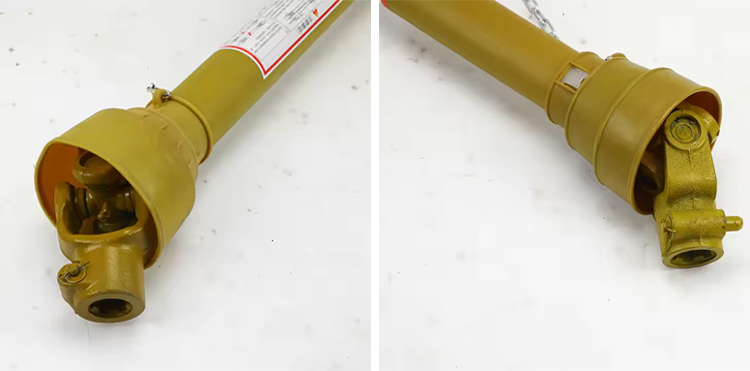

Junta universal: permite a transmissão de energia entre as extremidades de entrada e saída que não estão no mesmo plano. O ângulo máximo pode atingir 80 °. Ele adota uma estrutura de gaiola para garantir a transmissão suave.

Eixo de acoplamento e chanfro: conecta a caixa de engrenagens e o eixo de acionamento. O design retangular de engrenagem de chanfro aprimora a precisão da transmissão.

Rolamentos e vedações: rolamentos de esferas de ranhura profunda (para carga de alta velocidade e pesada), rolamentos de roletes cilíndricos (com forte capacidade de carga de carga) e rolamentos deslizantes (para carga de baixa velocidade e pesada) são usados em combinação. As vedações de óleo impedem o vazamento de óleo lubrificante.

Formas e recursos comuns

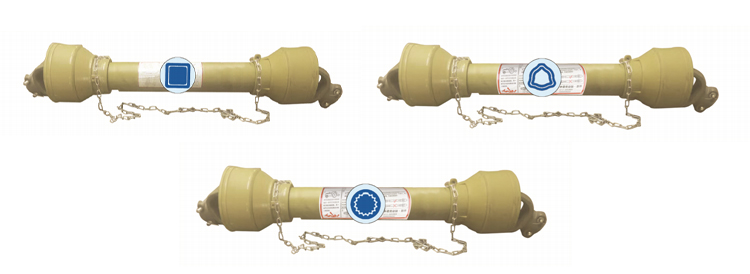

A forma de spline doeixos de acionamento do tratorpode afetar diretamente sua eficiência rotacional e capacidade de suporte de carga e também é aplicável a diferentes cenários de aplicação.

Spline retangular

● Adota o método de centralização de pequeno diâmetro, garantindo boa estabilidade de centralização. A deformação causada pelo tratamento térmico pode ser eliminada por meio da retificação para garantir alta precisão.

● Com vários dentes, ele pode dispersar a carga e é adequado para conexões fixas ou conexões deslizantes com cargas médias a pequenas.

● A raiz do dente é relativamente superficial, resultando em menos concentração de estresse. A força do eixo e do cubo é menos enfraquecida e a alta precisão pode ser alcançada através da moagem.

● É comumente usado em transmissões mecânicas de tratores, automóveis, máquinas -ferramentas etc., e é particularmente adequado para situações que requerem alto alinhamento e orientação.

Spline involuy

● O perfil do dente é uma curva involuta. Quando submetido a carga, gera força radial, garantindo que cada dente seja uniformemente estressado, resultando em alta resistência e longa vida útil do serviço.

● Pode ser comumente usado para o alinhamento dos dentes laterais, ou também para alinhamento de grande diâmetro ou de pequeno diâmetro.

● O processo é semelhante ao das engrenagens, facilitando a obtenção de alta precisão e intercambiabilidade.

● É adequado para conexões com grandes cargas, requisitos de precisão de alta alinhamento e grandes dimensões.

Spline triangular

● Processamento simples: os dentes são pequenos e numerosos, facilitando ajustes e montagem e causando enfraquecimento mínimo do eixo e do cubo.

● Adequado para conexões estáticas com pequenos diâmetros e cargas baixas, como conexões de peças de paredes finas.

● Estrutura simples e baixo custo de fabricação.

Esseseixos de acionamento do tratorProduzido e desenvolvido pela Shuoxin® é projetado principalmente para fornecer continuamente soluções de transmissão eficientes e duráveis para a agricultura global, permitindo que mais agricultores realizem suas operações agrícolas com facilidade.
