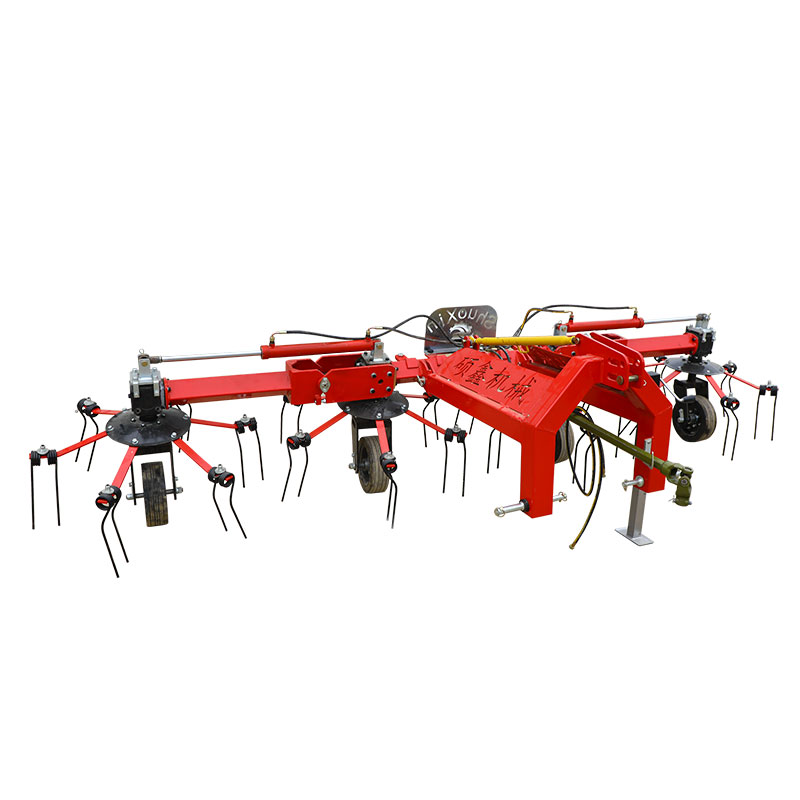

Towing Hay Rake Rotary Rake Rotary Rake

Shuoxin está rebocando o fabricante e fornecedor de ancinho rotativo de feno de ancinho de feno na China, que pode reboque por atacado Rake rotativo de feno rotativo.

Os ancinhos rotativos estão disponíveis no tipo rotativo e na mola. Durante a operação, o ancinho é transportado pelo trator e acionado pelo eixo de saída de energia.

É controlado por um came fixo instalado no meio e gira em torno do eixo central, de modo a concluir ações como ervas daninhas e remoção de grama.

O ancinho rotativo da mola é equipado com uma pluralidade de dentes da mola ao redor de uma parte rotativa e os dentes da mola são abertos por uma força centrífuga para realizar a operação de sward.

Se você alterar o ângulo de montagem do dente da mola, poderá fazer o trabalho de grama.

Os ancinhos rotativos têm gramíneas soltas, baixa perda de pasto, poluição luminosa e velocidades de operação de até 12 a 18 km/h, facilitando a compra com o equipamento de seleção.

O ancinho rotativo horizontal consiste principalmente em um dispositivo de suspensão, um volante, um dente de ancinho, um defletor coletor e um redutor de velocidade. Durante o trabalho, a energia é fornecida pelo eixo de saída de potência do trator. Seu princípio de funcionamento é: a energia é transmitida à caixa de engrenagem de mudança de velocidade através do eixo de transmissão da junta universal, através da desaceleração de engrenagens chanfradas do primeiro estágio, a rotação do eixo de disco rotativa, o disco rotativo e a caminhada no eixo vertical do dispositivo da roda é fixado no corpo da caixa da engrenagem por meio de parafusos e pequenas porcas redondas. O conjunto de dentes da mandíbula é fixado na plataforma giratória por meio de um assento de dente na plataforma giratória. Quando a plataforma giratória gira, o braço do ancinho gira com a rotação da plataforma giratória, realizando pasto. Operações integradas

I. - Feature of Towing Hay Rake Rotary Rake Rotary Rake

O ancinho é uma máquina de colheita de forragem que integra os ancinhos de pasto. Depois que o pasto é colhido, a fim de atingir as condições de enfardamento o mais rápido possível, o pasto precisa ser iluminado pelo sol com um espalhador. O espalhador pode espalhar uniformemente o pasto no campo, o que facilita a rápida evaporação da água e facilita o corte do pasto nos fardos ou seco antes da silagem. Quando a umidade do pasto pode chegar a um estado onde pode ser seco, as colheitas são coletadas em um celeiro com um ancinho e esmagadas em tiras em preparação para operações de vinculação. Quando o ancinho estiver funcionando, use os dentes da mola para mover a colheita suavemente para reunir ou espalhar o sol, evitando os detritos ou pedras mistas na colheita para melhorar a qualidade da pastagem ou da ração verde.

De acordo com o padrão da indústria do cortador rotativo JB/T 10905-2008, o cortador deve atender aos seguintes padrões:

A coleção Maggot deve estar limpa, a perda de pasto é

pequeno, e a taxa de vazamento deve ser inferior a 5%;

(2) a largura da pilha é de 2 ~ 4,0 m;

(3) a produtividade da alfafa é de 2,0 ~ 4,8 hm2/h;

(4) A faixa de potência do ancinho é de 17,5-25 kW.

Os ancinhos rotativos estão disponíveis no tipo rotativo e na mola. Durante a operação, o ancinho é transportado pelo trator e acionado pelo eixo de saída de energia. É controlado por um came fixo instalado no meio e gira em torno do eixo central, de modo a concluir ações como ervas daninhas e remoção de grama. O ancinho rotativo da mola é equipado com uma pluralidade de dentes da mola ao redor de uma parte rotativa e os dentes da mola são abertos por uma força centrífuga para realizar a operação de sward. Se você alterar o ângulo de montagem do dente da mola, poderá fazer o trabalho de grama. Os ancinhos rotativos têm gramíneas soltas, baixa perda de pasto, poluição luminosa e velocidades de operação de até 12 a 18 km/h, facilitando a compra com o equipamento de seleção.

Ii.Main estrutura e operação do princípio

De acordo com a relação entre a direção do pasto e a direção da máquina, o ancinho pode ser dividido em duas categorias horizontais e laterais (o modelo usa uma grama lateral).

A grama lateral integrada é paralela à direção do avanço da máquina. Como a grama tem uma pequena distância de movimento e menos inclusão, o perfil da grama após a colheita é relativamente arrumado, solto e uniforme, e é adequado para pastagens naturais de alto rendimento e pastagens artificiais.

Para garantir a qualidade e a eficiência da colheita de pastagens, o princípio e a estrutura dos ancinhos laterais são usados.

1. Poder de ancinho

O modelo adota a suspensão de três pontos, que é alimentada por uma saída do eixo de spline do trator na frente e transmite energia através de um eixo de spline retrátil. Ou seja, durante a direção do trator, o trabalho do cortador de grama após ser pendurado pode ser iniciado e parado à vontade, para que o cortador possa ser iniciado e parado à vontade quando não estiver funcionando ou girando, para melhorar sua aplicabilidade.

2.A estrutura geral do ancinho

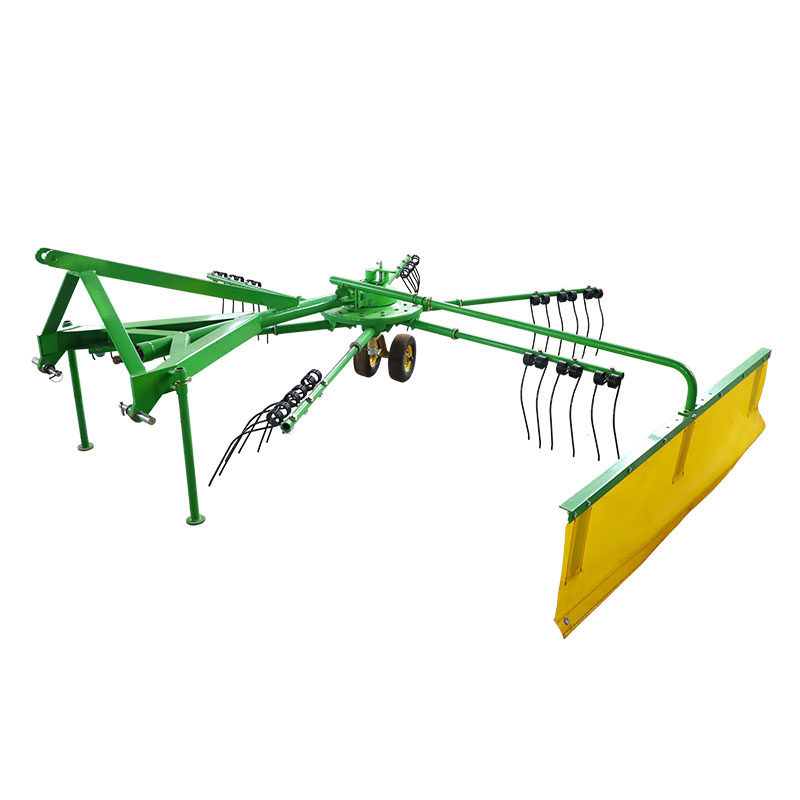

Como oTowing Hay Rake Rotary Rake Rotary Raketem muitas funções, como grama apressada, nivelamento, secagem e movimento reversa, a ancinho pode ser usada para integrar as gramíneas de pastagem limpa e regular, e as pastagens têm uma distância menor para percorrer, e o número de pastagens é reduzido e a perda de grama e acesso a uma composição nutricional mais alta, em linha de conceito moderno de alimentação com animais. Para esse fim, a estrutura geral do ancinho rotativo horizontal da nossa empresa é mostrada abaixo.

O ancinho rotativo horizontal consiste principalmente em um dispositivo de suspensão, um volante, um dente de ancinho, um defletor coletor e um redutor de velocidade. Durante o trabalho, a energia é fornecida pelo eixo de saída de potência do trator. Seu princípio de funcionamento é: a energia é transmitida à caixa de engrenagem de mudança de velocidade através do eixo de transmissão da junta universal, através da desaceleração de engrenagens chanfradas do primeiro estágio, a rotação do eixo de disco rotativa, o disco rotativo e a caminhada no eixo vertical do dispositivo da roda é fixado no corpo da caixa da engrenagem por meio de parafusos e pequenas porcas redondas. O conjunto de dentes da mandíbula é fixado na plataforma giratória por meio de um assento de dente na plataforma giratória. Quando a plataforma giratória gira, o braço do ancinho gira com a rotação da plataforma giratória, realizando pasto. Operações integradas

Iii. Especificação

1. Especificação

2.Turn tabela

Há uma plataforma giratória na extremidade inferior do redutor de ancinho rotativo. A plataforma giratória uniformemente

Distribui 6 armas ao longo da circunferência. Os dentes do ancinho são fixados no disco rotativo. A extremidade de cada braço de ancinho conserta um par de dentes de ancinho de mola. Quando o ancinho está em operação, a potência do braço do braço é fornecida pela plataforma giratória e o braço do ancinho é girado pelo disco de rotação, percebendo assim a operação de ancinho.

A parte superior da placa de carregamento possui uma alça de ajuste A (como mostrado na figura), levanta a alça e gira a plataforma giratória para ajustar o ângulo da barra de lula. Ângulos diferentes têm funções diferentes, para que a máquina tenha funções diferentes, principalmente a grama, achatamento, secagem do sol, migração e assim por diante.

3.Tine

A estrutura do ancinho é mostrada na figura. A extremidade superior do dente do ancinho é transformada em forma de rolagem para aumentar sua elasticidade para superar facilmente o obstáculo. A extremidade inferior do dente do dente é formada em forma de arco, para que o pasto possa ser levantado e enrolado ao longo da superfície do dente, e o anel de mola é girado. À esquerda e direita, o número de voltas é igual aos quatro círculos esquerdo e direito. Usando material 60SI2MN, durável e boa elasticidade.

4. Eixo dopto

O eixo de acionamento transmite principalmente a potência de saída do trator para o redutor. Devido à grande distância entre o eixo de saída de potência do trator e o eixo de entrada do redutor de velocidade, a fim de garantir a confiabilidade da transmissão de energia, uma extremidade do eixo de transmissão é conectada ao eixo de saída do trator de acordo com os requisitos de velocidade e os requisitos de transmissão e a outra extremidade é passada pelo acoplamento. Está conectado à extremidade de entrada do eixo da engrenagem do pinhão do redutor para realizar a transmissão suave da energia.

5. Mecanismo de transmissão

De acordo com os requisitos de posição e estrutura, o redutor é colocado no palete 4, sua extremidade de entrada pequena eixo de engrenagem de chanfro é conectada ao eixo de transmissão e a extremidade da saída da extremidade do eixo de engrenagem grande de engrenagem está conectada ao disco. A estrutura é mostrada na figura abaixo.

Iv.Instalação Requisitos de reboque de ancinho de feno Rake rotativo de feno rotativo

Depois de corrigir de acordo com a lista de embalagem de produtos, selecione um piso plano e prossiga com a montagem em ordem.

1. Gire o quadro principal de cabeça para baixo e instale os pneus de caminhada;

2. Gire o quadro principal de cabeça para baixo e coloque duas pernas na extremidade frontal para manter o quadro principal em equilíbrio.

3. Monte a haste de haste superior de cada vez, preste atenção para garantir que o rolamento da extremidade da haste esteja na ranhura da câmera, para que a câmera possa ser girada para empurrar o dente de dente para girar;

4. Instale o defletor de grama e conecte o defletor de grama.

Insira o eixo de entrada 6 na manga do eixo da spline do eixo de acionamento de entrada 6 e prenda o pino para concluir a instalação.

V.operação e uso

1. Adicione totalmente o lubrificante a cada parte rotativa antes do uso;

2. Ao ajustar, abaixe lentamente o implemento no chão para parar o trator e interromper -o. Ajuste e manutenção estritos no estado de inicialização;

3. Durante a operação, o motorista deve confirmar que não há nenhum ou outro obstáculos dentro de um determinado intervalo antes de iniciar a operação;

4. No final do trabalho, é necessário escolher o local de nivelamento para garantir o estacionamento seguro dos implementos;

5. Durante a operação, eles não devem fazer curvas arbitrariamente acentuadas e é proibido aumentar o implemento sem girar o solo.

6. Ao transportar, retire a engrenagem de saída traseira para garantir que a máquina -ferramenta pare, a máquina -ferramenta levanta a mais de 20 cm do chão e reduz a biela do defletor da grama para facilitar o transporte.

Vi

1. Verifique regularmente o grau de aperto de todos os parafusos e porcas;

2. Para garantir que a lubrificação da caixa de engrenagens no lugar, rotação flexível;

3. Para garantir que o rolamento não esteja danificado, a aparência da forma do dente é ideal, substituição oportuna de peças desgastadas ou danificadas;

4. Verifique as questões relevantes a cada 8 horas de trabalho.
